基于3D打印的随形冷却注塑模具
newmaker
欢迎访问e展厅
展厅
1
塑料模具展厅
注塑模具, 吹塑模具, 挤出模具, 吸塑模具, 瓶胚模具, ...
注塑成型,使得生活中的塑料制品可以获得复杂的形状和复杂的细节,在保持稳定的公差范围内,并保持高质量的产品表面情况下,实现批量化的生产。

对于模具制造商来说,由于模具的质量直接决定了注塑生产效率,并决定产品质量,从而决定产品附加值,所以,如何在最小周期时间内高效冷却塑料产品,成为随形冷却模具设计与制造过程中关键的考量因素,而冷却在这其间扮演了重要的角色。

一、随形冷却摆脱传统方式的制约

随形冷却的原理是,在一个统一连续的方式下快速地降低塑件的温度。注塑件不能在冷却过程中从模具中取出,直到冷却充分,然后,从模具中取出注塑件。任何热点都会延迟注塑件的注塑周期,可能会导致脱模后注塑件的翘曲和凹陷,并可能损害塑件表面的质量。

快速冷却是通过冷却液在模具内的通道流过,将注塑件的热量带走,这种冷却效果的速度和均匀性是由流体通道以及冷却流体通过它的速度来决定的。

newmaker.com

传统的模具内冷却通道是通过二次加工来实现的。通过交叉钻孔,产生直线管的内部网络,通过内置流体插头来调整流速和方向,这种方法有其局限性,水路网络的形状是有限的,所以,冷却通道离模具的表面远,使得冷却效率低。不仅如此,还不得不面对额外的加工和装配时间,以及盲点的渠道网络可能被堵塞的风险。而且,在复杂的情况下,为了预留冷却通道的加工,模具还需要被切分成几个部分来制造,然后再拼接成一整块模具,这导致了额外的制造环节,并且还会缩短模具的寿命。

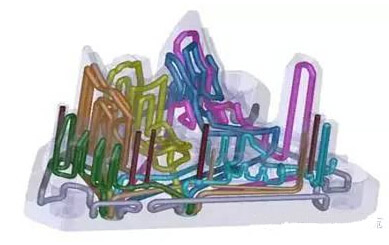

随形冷却方式与传统冷却方式的区别在于,其冷却水道的形状随着注塑制品的外形变化,不再是直线状的,如图1所示。这种冷却水道很好地解决了传统冷却水道与模具型腔表面距离不一致的问题,可以使得注塑制品得到均匀的冷却,冷却效率更高。

newmaker.com
图1:传统冷却水道与随形冷却水道示意图

二、3D打印制造

3D打印制造使人们摆脱了交叉钻孔的限制。现在,可以设计内部通道更靠近模具的冷却表面,并具有平滑的角落,更快的流量,增加热量转移到冷却液的效率;还可以根据冷却要求设计不同的冷却回路,旨在以一致的速度进行散热,以促进散热的均匀性。冷却液通过量对模具的冷却速度至关重要。必须设计光滑的角落,以减少沿通道的压力损失。

金属粉末选择性熔化3D打印技术,在直径小至1.4毫米的冷却通道亦可以生产。铺粉的3D打印制造技术的一个有益的好处是,粉末熔化带来轻微纹理的表面,这种纹理结构增加了冷却接触的表面积,带来更好的传热效果,从而提高了冷却效率,并形成通道内小湍流,从而实现通道自清洁的效果。

三、3D打印对注塑产品带来的附加值

通过3D打印制造的随形冷却注塑模具,可以实现高达70%的注塑模具加工效率。在图2所示的例子中,一个冰刮刀的模具,通过增材制造方法来加工,使得注塑时间从80秒降到40秒,这意味着注塑件的生产速度变为原来的两倍。

newmaker.com
图2:冰刮刀随形冷却模具

通过增材制造来制造的随形冷却模具的其他主要优点包括:可以成型更均匀的塑件制品,使制品零缺陷,并且避免因冷却速度不均匀而导致的缩凹痕迹。另外,在开发新注塑产品时,有助于实现通过较少的迭代即可完成产品的开发。当然,更多的优点还包括在制造复杂模具时,由于减少了冷却通道加工和拼接的环节,增材制造方法比传统方式更快。

应该注意的是,增材制造出来的模具表面精度不高,要通过后期的精加工和抛光处理来获得所需的表面精度。在这个环节,传统的机加工与增材制造优势形成互补。(end)
文章内容仅供参考 (投稿) (如果您是本文作者,请点击此处) (2016-3-8)
