Cimatron助力宁波迈拓斯五轴机床扬帆远航
newmaker
欢迎访问e展厅
展厅
1
CAD/CAM软件展厅
CAD软件, CAD/CAM, CAM, 钣金CAD/CAM, CAI, ...

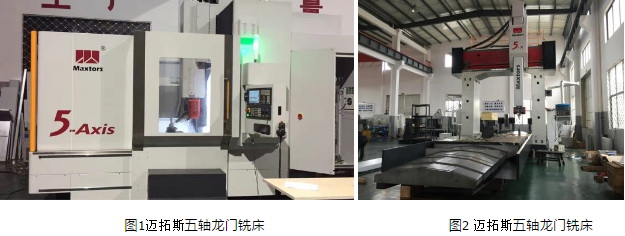

宁波迈拓斯数控机械有限公司(原 宁波一鸣数控机械厂)成立于1996年,位于著名的改革开放前沿城市——宁波。公司主要研发生产龙门加工中心、高速数控雕刻机、高速铣,2016年开始生产五轴龙门铣床。目前公司拥有生产1500台数控机床的能力。

一、 公司研发高速五轴龙门铣需要CAM软件的支持

测试机床对于某些产品的加工质量,测试各个轴之间的匹配关系,这个没有软件是很难完成的,因为某些加工是需要联动加工完成的。

二、为来自各行各业的客户提供解决方案的需要

很多客户对于5轴加工没有经验,因此客户购买机床希望机床商提供一些产品的解决方案,尤其是对于有难度的特殊订单,购买机床客户希望直接为他们提供加工工艺和现场打样。

newmaker.com

三、 公司参加机床展现场加工展示需要CAM软件的支持

每年大型的机床展,迈拓斯都要参加,为了更好地把机床展示给观众,需要做一些有代表性的5轴联动加工的展件。做好这些展件没有5轴编程软件是不可能实现的。

公司领导经过多处考察了解,并经过实际考核使用,最终从多款CAM软件中选择了Cimatron,选择的理由主要有以下几点:

一、具有强大CAD支撑的NC编程环境,编程简单

很多时候5轴编程避免不了对原始CAD模型进行修改,或者为了安全和得到特殊要求的刀路轨迹,需要做一些辅助面和辅助线。

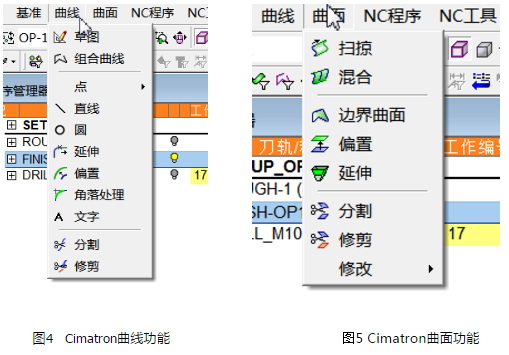

Cimatron 五轴加工解决方案给客户提供了强大的CAD工具,可以方便地进行CAD操作以便编程需求。

newmaker.com

二、强大的高效粗加工策略,独有的快速预览编程技术

粗加工完全基于毛坯加工,生成的轨迹安全无空切,具有世界领先的高效加工技术,具有大切深、小侧向步距、圆弧光顺连接和载荷均匀特点,和传统加工相比,不但能提高加工效率,也能提高刀具和机床寿命。

编程方面,Cimatron具有世界上独有的快速预览技术,加工参数设定好后不需要经过计算再去模拟加工,便可通过编程界面快速预览按钮得知加工结果,编程效率无与伦比,大的零件编程可以节约50%的编程时间。

newmaker.com
图6是使用编程界面快速预览功能得到的编程结果

三、精加工具有自动倾斜加工功能,编程简单,表面质量优异

Cimatron 五轴加工解决方案在精加工包括清根提供了自动倾斜加工功能,也就是3轴刀具路径在一定的条件下自动转化成5轴刀具路径。

这在Z方向比较大的模具的精加工方面得到了广泛的应用,这样的加工功能可以在最初采用短的刀具对零件进行3轴加工,在刀柄和零件干涉时自动倾斜进行5轴加工, 最大的好处是编程简单,加工时间短,而且一个程序下来,加工质量好,没有程序间的接刀痕迹。

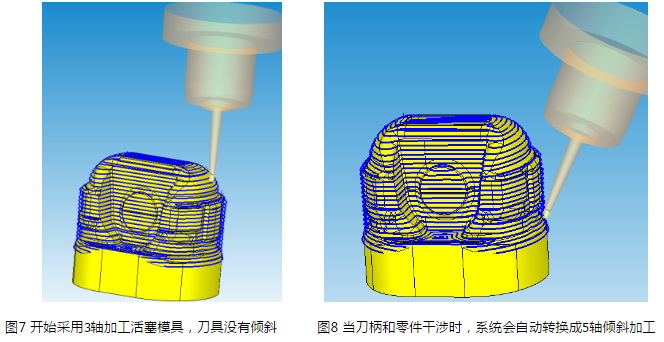

图7显示的是开始采用3轴加工活塞模具,刀具没有倾斜,图8显示当刀柄和零件干涉时,系统会自动转换成5轴倾斜加工。

newmaker.com

四、5轴航空铣功能强大,编程简单有效

Cimatron五轴加工解决方案为产品加工提供了航空铣模块,功能强大而且灵活,体现在多样的【曲面路径】,丰富的【刀轴控制】和灵活的【干涉检查】。

此模块很好的考虑了加工工艺性,体现在“自动进行对拐弯处的刀路轨迹倒圆角”、“自动多行粗、精加工设置”、“局部关键区域进给速度控制”等。

五、Cimatron 五轴通用性好,可以加工更多种类产品

Cimatron五轴加工解决方案提供的策略丰富,既有加工叶轮和弯管的加工策略,也有加工其它5轴零件的加工策略,加工范围广泛,对于多样性的产品加工客户使用Cimatron五轴会有更大的竞争力。

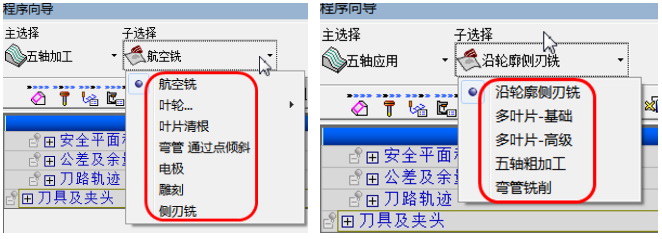

图9是Cimatron“5轴加工”模块里包括的加工策略,可以加工一般的5轴零件、简单叶轮等,图10是Cimatron “5轴应用”模块里包含的加工策略, 主要针对带有副叶片的复杂叶轮、弯管等的加工。

newmaker.com

六、强大的机床仿真功能,保证加工安全

Cimatron五轴加工解决方案提供了强大的机床仿真功能:针对不同情况可以对刀路轨迹仿真也可以反读G代码仿真,既可以带毛坯也可以不带毛坯仿真。

仿真过程中如果任何碰撞或者过切都会有报警显示,仿真结果可以和理论模型进行比对,通过颜色显示过切或者欠切多少,使用方便、灵活。

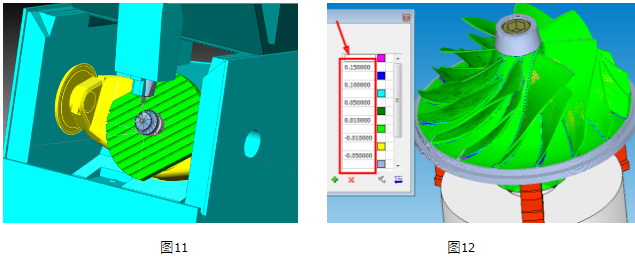

图11是反读G代码仿真实际加工的部分窗口界面,对一个带有辅叶片的叶轮程序进行加工仿真,图12显示的是仿真结果,颜色代表加工理论偏差值,偏差值根据加工精度可以进行调整。

newmaker.com

七、Cimatron技术服务好

购买Cimatron软件可以享受初级培训、在现场的高级培训和现场协助加工样件的技术支持,Cimatron工程师在现场定制机床后处理和仿真经验丰富,能在最短的时间帮助用户工程师把5轴软件利用起来。

而且软件用户工程师在遇到问题时可以随时和Cimatron工程师进行联系并能得到及时答复,对于小的版本还可以免费自动更新。

- 下面展示一下迈拓斯购买Cimatron软件加工的产品:

1、四轴斜齿轮电极,如图13

newmaker.com

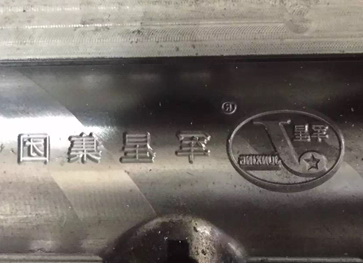

2、标牌刻字,如图14

newmaker.com

3、上海国际会展中心参展 (购买前试切件),如图15

newmaker.com

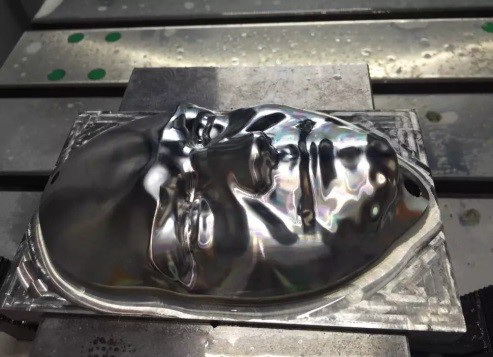

4、迈拓斯现场加工的模具样件,如图16和图17

newmaker.com

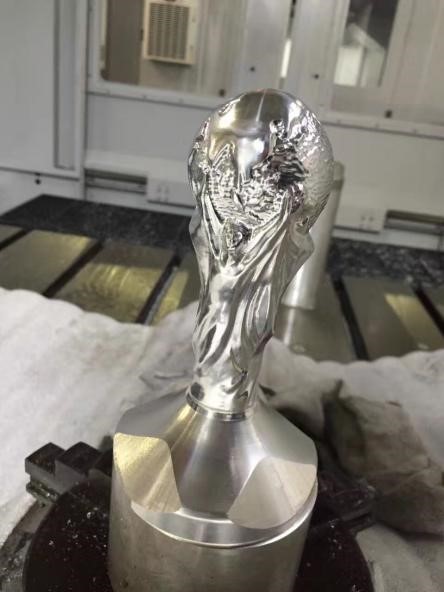

5、迈拓斯现场加工大力神杯(五轴四联动,购买半个月加工的产品),如图18

newmaker.com

五轴联动数控机床是解决整体叶轮、叶片、螺旋桨、环面凸轮、汽轮机转子、大型柴油机曲轴等零件的唯一加工手段。五轴联动数控机床对一个国家的航空、航天、军事、科研、精密器械、高精医疗设备等行业,有着举足轻重的影响力。近几年来,我国制造业面临产业升级及产业结构调整的压力,高端数控加工特别是四轴、五轴联动加工技术迅猛发展。迈拓斯为应对市场需求, 进军五轴联动机床市场,与Cimatron软件携手扬帆起航,助力“中国制造·2025”。(end)
文章内容仅供参考 (投稿) (2016-11-7)
