四方电气CA100伺服系统在液压裁断机上的应用
newmaker
欢迎访问e展厅
展厅
4
伺服与运动控制展厅
电机驱动器, 伺服电机, 伺服控制系统, 数控系统, ...
液压裁断机是一种借助机器运动的作用力加压于刀模上,从而对材料进行切割加工的设备。其主要应用于皮革、橡胶、塑胶材料、纸板、纺织物、包装材料、玻璃纤维、软木等非金属材料的冲切裁断。传统液压裁断机的液压系统主要是通过异步电机带动油泵转动,同时利用飞轮进行储能,然后通过集成块(阀组合)实现方向、压力、流量调节,从而控制裁断机构的下降、裁切、上升及工作速度的快慢。在工作过程中,由于油泵电机一直处于运转状态,所以在每次裁切完成后的送料间歇期存在巨大的电能损耗。近日,四方CA100伺服系统成功应用于东莞某裁断机制造企业的液压裁断机上,新系统大幅降低了设备能耗,运行更加平稳可靠。

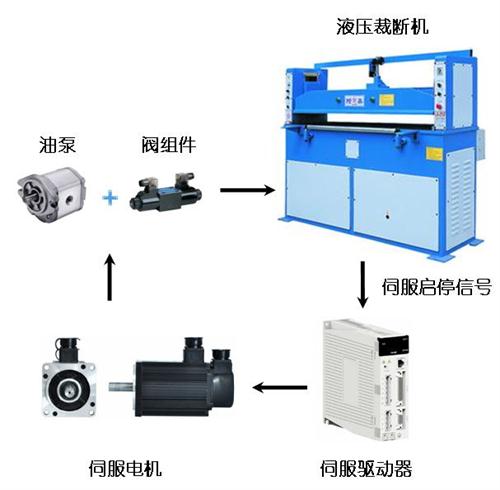

系统方案图:

newmaker.com

系统方案介绍:

该方案主要由CA100伺服驱动器(CA100-F12RAP)、CM100伺服电机(CM105-180F22120A1CN)、油泵、阀组件等液压部件及相关机械装置等构成,取消了原系统的飞轮装置。基本工作原理为:CA100伺服驱动器驱动CM100伺服电机,并通过联轴器带动油泵转动,伺服的启停由液压裁断机的控制系统给定,在送料停歇阶段,伺服电机处于停止状态,以减少电能的损耗。

方案优势:

1. CA100伺服系统卓越的快速响应性保证了设备的裁切效率;
2. CA100伺服系统强大的过载能力设计保证了设备在极限裁切压力下运行的稳定可靠;
3. 系统节能效果显著,节电率可达50%以上;
4. CA100伺服系统经过全面的EMC测试,保证系统运行的稳定、可靠。

CA100伺服产品简介:

CA100系列伺服驱动器及CM100伺服电机适用于包装、食品生产、数控切割、纺织、机床、木工雕刻
等典型行业,集成多种智能控制理论,卓越的电流响应,人性化的操作方式及参数设计,做到最低限度的参数免调整,大大降低对操作人员的技术要求,尽可能的降低与上位机配合的复杂度,短时间内即可完成现场装配、调试、运行环节。

该系列产品定位精确、响应迅速、刚性好、抗干扰能力强。灵活的软、硬件扩展设计理念,使得该系列伺服可以灵活的扩展应用到不同行业,在满足多个重点行业工况要求的同时,保证极高的性价比。

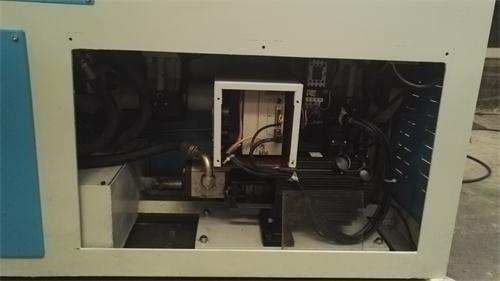

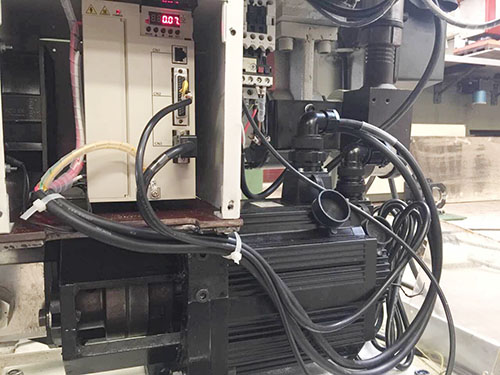

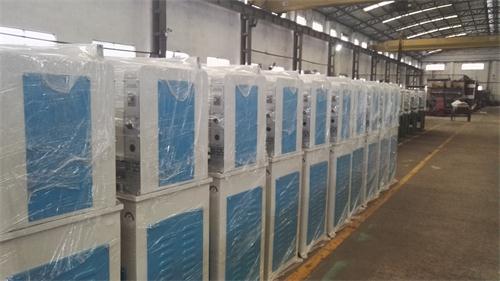

裁断机现场图:

newmaker.com

newmaker.com

newmaker.com

文章内容仅供参考 (投稿) (2016-11-10)
