新宏博能耗监控平台在某乳业公司的应用

newmaker

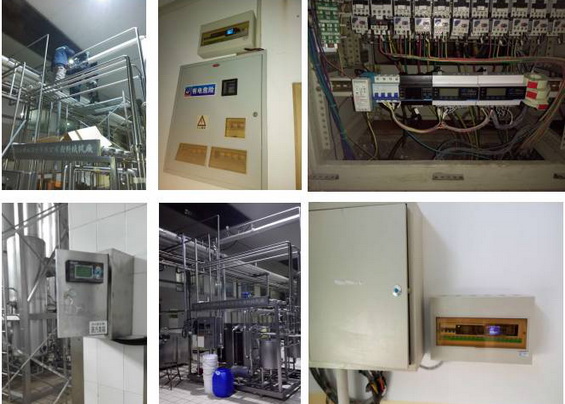

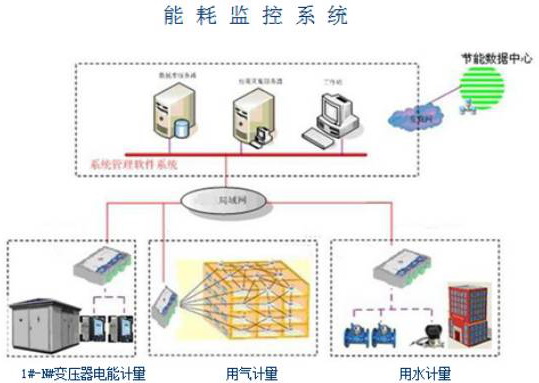

欢迎访问e展厅 展厅 7 电力仪表展厅 电力控制器, 远程抄表系统, 电能表, 电力仪表, 相位表, ... 项目概况 公 司是一家集牧草种植、饲料加工、奶牛养殖、生产加工、乳品研发、物流配送于一体的农业 产业化国家重点龙头企业，年能耗支出达到千万以上。作为能耗大户，公司希望通过建立一整套能耗管理系统，帮助企业改变能源管理方式、通过对用电、用水、用 气等能耗进行监测，提高能源使用效率 、优化资源配置，最终达到减少能源消耗，降低能源成本的目的。 能源供给情况 本 项目涉及的能耗形式主要为市电供电，企业供水和用水，用气等。涉及所有车间，包括 254个监测回路，电表、水表，汽表的用能数据进行统一监测管理。硬件设备有三相智能电能表、采集器XHB-WTL3D/G3、 智能水表、智能流量计、软件为新宏博Informad平台。现场采集网络选择有线和无线结合的方式，根据现场选择合适的方式组网。 项目组网方案 1、能耗计量层 在客户各车间用电、用水、用气回路分别安装新宏博三相智能电表、水表、蒸汽表，部分回路需要安装流量计。通过这些底层设备的安装，对整个能耗车间进行全面的监控。由于现场回路较多，分布范围较大，因此安装工作量较大。 2、数据采集层 通过能耗采集器，搭建通信网络，将电能、水能、气能等数据通过无线及有线的形式传输到数据主站；系统将各种底层计量设备互联成网络与主站系统连接。建立一套完整的能耗数据监测网络。 3、数据应用层 包括数据主站系统、数据库系统和数据处理与信息发布系统。 数据主站系统：接收客户采集的数据进行解析及存储，同时向客户传感器发布指令，请求所需要 的数据。 数据库系统：存储客户电能指标数据和数据处理系统的处理结果。 数据处理系统：完成客户电能数据加工，系统包括应用服务器、数据分析模型、信息展示模型、智能用电模型等。 关键技术设备 1、三相四路智能电表 基本功能 1）计量正反向有功电能、正反向无功电能，实时测量电压、电流、有功功率、无功功率、功率因素。 2）提供RS485接口，通讯规约采用工业用MOBUS规约。 3）测量精度等级为:有功0.5级；无功1.0级。 4）可计量四个三相回路及12个单相回路用电。 2、数据采集器 基本功能 1）支持GPRS无线联网方式和有线以太网联网方式。 2）支持2路RS485，RS485-1为维护配置口，RS485-2；抄表口，最大可接入10-15块下行设备。 3）内置8MB存储，最大可至8GB，支持断点续传。 项目安装调试 项目总结 能 源监控系统运用工业物联网技术实时监控企业内各区域用电、用水、用汽能耗情况，通过网 络远程传输系统，实现水、电、汽数据的集中存储、分析与管理，对能源进行分区、分类的可视化管理，帮助企业改变能源管理方式，提高能源利用效率、优化资源 配置，从而达到降低能耗、节能减排、控制能源成本的目的。(end)

文章内容仅供参考 (投稿) (6/4/2016)
